xc8 (MCC) ile PIC18F45K50 Programlama

#1 - LED Uygulaması



Uygulamaya ait dosyayı indirmek için tıklayınız.



MCC Giriş ve Çıkış Fonksiyonları

ÇIKIŞ FONKSİYONLARI

  • LED_SetLow();
  • LED_SetHigh();
  • LED_Toggle();



GİRİŞ FONKSİYONLARI

  • BUTON_GetValue();



*Fonksiyonlarda koyu olarak belirtilen LED ve BUTON değişkenleri MCC'deki Pin Manager penceresinde, pinlere verilen isimlerdir. Bu değişkenler verdiğiniz isme göre değişecektir.



MAIN.C - YAZILAN KODLAR

void main(void)
{
    // Initialize the device
    SYSTEM_Initialize();

    /* CIKIS ICIN KULLANILAN FONKSIYONLAR
     * LED_SetHigh();
     * LED_SetLow();
     * LED_Toggle();
     */

    /*GIRIS ICIN KULLANILAN FONKSIYONLAR
     * BUTON_GetValue();
     */

    while (1)
    {
        // Add your application code

        //        LED_Toggle();
        //        DELAY_milliseconds(500);

        //        if (BUTON_GetValue() == 1) {
        //            LED_SetHigh();
        //        } else {
        //            LED_SetLow();
        //        }

        if (BUTON_GetValue()) {         //Butona basildiysa (PULL-DOWN Buton)
            LED_Toggle();               //LEDin durumunu degistir
            while(BUTON_GetValue());    //Butona basili ise bekle
        }
    }
}

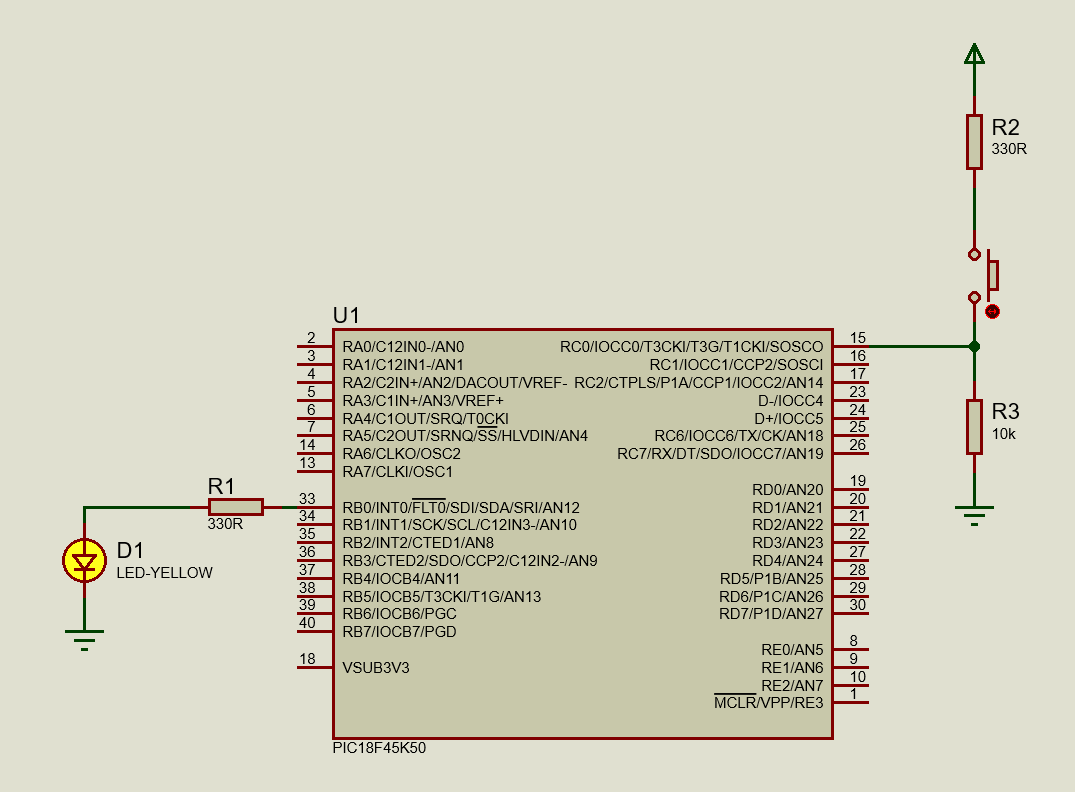

UYGULAMAYA AİT DEVRE ŞEMASI

led_uygulamaasi_sema
